TracStar's iMVS920H Antenna System







TracStar920H车载卫星通信天线



TracStar920H  Satellite  Systems  动载卫星通信天线系统

Tracstar 920H

TracStar 920H

TracStar920H

 1 用途

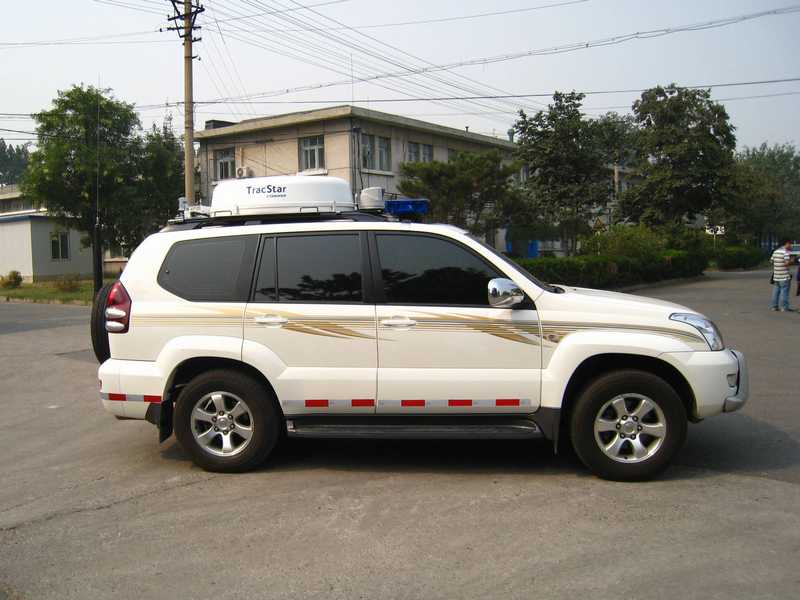

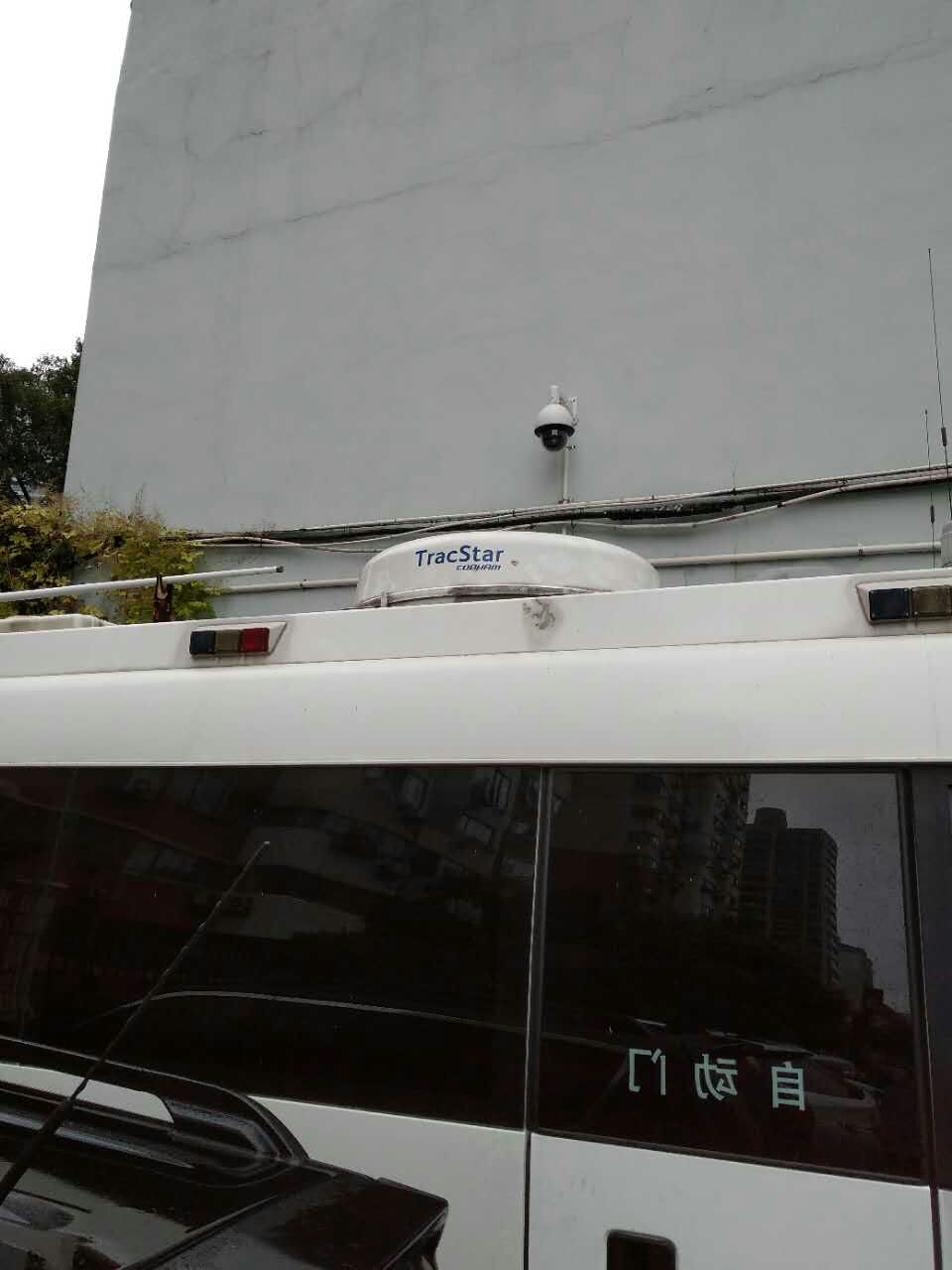

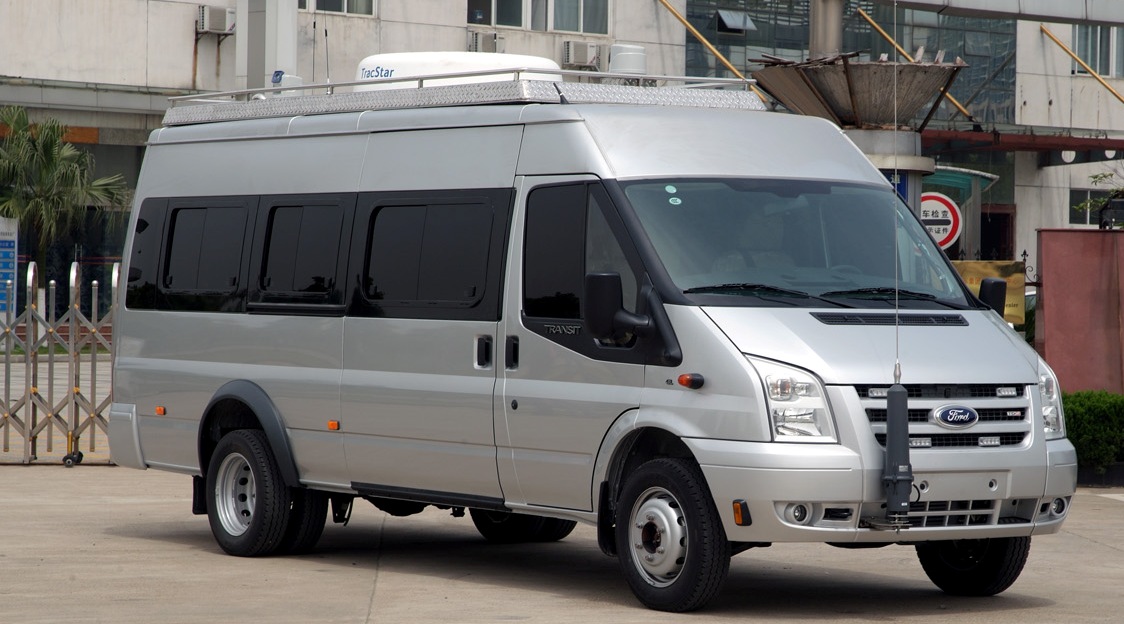

车载卫星通信、应急通信、企事业机构移动通信、部门紧急通信;可以装载在火车、滑艇、豪华轿车、娱乐车和 SUV。TracStar920H 系列天线基于IP数据的高速通信,可使用户使用它。业务范围包括:4Mbps的数据通信,高速Internet存取,VoIP通信,电信会议,广域网扩展,视频广播等。 TracStar iMVS920H天线系统IMVS从TracStar系列跟踪单个卫星同时安装在车辆行驶在道路条件。用户拥有自由和灵活性,在快速移动随时在道路上使用的通信,兼容Internet / Intranet。

IMVS系列使用为:

•车辆跟踪

•应急响应通信

•企业

•火车,轿车,房车的和SUV

•新闻采集和多媒体制作人员

2 920系列天线特点

* 容易

* 快速捕获和再捕获

* 面对Ku波段用户能力

* 中频L波段卫星Modem

* 在几分钟内安装

* 机电式控制支撑AZ, EL和极化旋转控制

* 不需要测试校准设备

* 不需要计算机或外部设备

* 不需要外部INU

* 不需要服务提供商

* 新闻采集和多媒体产品工作队

* 控制软件,

* 每个天线都伴装有以下标准设备:跟踪天线和 LNB (HPA可选)、内设高度、航向和速率传感器

特点




    联系我们







指标

TracStar920H服务能力

接收频带

频段10.95  - 12.75GHz

发送

14 - 14.5GHz线性(自动偏振控制)

增益

接收35 dBi 发送36.5 dBi

天线G/T

13.0dB/° K

EIRP

80watt/54dBW 、40watt/51dBW、25watt/49dBW

交叉极化

> 25dB

IF输入\输出

Tx:950 - 1920HHz(兆赫)/

Rx:950 - 2150MHz(兆赫)

Ku波段的输入

14 - 14.5千兆赫

高程看角度范围

自动调节,20° - 70 °

追踪率

100° /秒      加速>200°/ S2

电气接口

发送N型,50ΩRx,50Ω  RS-232

方位跟踪度

0.2 ° @60 ° /秒,360 ° /秒

高度跟踪度

0.9° @ 45 ° /秒,180 ° /秒

偏振角度范围

自动调整,-180 º到+180 º

卫星重新捕获

<5秒,取决于调制解调器

卫星采集和初步锁定

<12秒,自动化,集成GPS

发送,接收和控制

50Ω

温度范围

-45℃---+65℃
雨水 2“/小时•40英里/小时
工作海拔 0-15000米

稳定接收速度

350千米/小时

物理规格

天线尺寸

36厘米(高)X152.3厘米(直径)X130.3厘米

天线重量

72公斤

控制单元尺寸

(48.3 x 20.3 x 4.4 cm)厘米:2行菜单显示

控制器重量

3.6公斤

圆顶颜色

高光泽的灰色及高光泽的 ,白

电力

消耗功率

500W(ant)

电源

50/60hz  AC90-260V(Ant)
