TracStar600

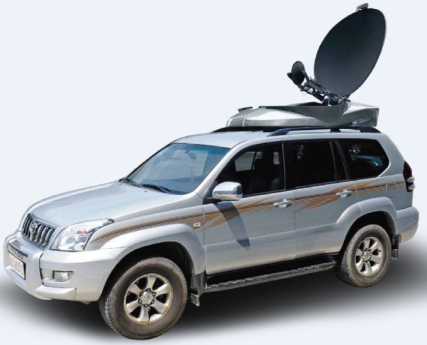

TracStar600一键对星静中通车载通信天线














产品名称:

·TracStar600车载卫星通信天线

型号:

TracStar600



产品描述

A、应用
 实时新闻采集
 战事通信、移动指挥
 反恐应急通信保障
 灾害现场应急移动通信保障
 比赛现场实况转播


B、特点
 满足CCIR580 and INTELSAT的要求

碳纤维材料,重量轻、强度高
 自动展开/收藏
一键自动完成定位、展开、捕获卫星
2分钟自动完成定位、展开、跟踪卫星
 自动跟踪精度优于1/10接收半功率波束宽度
 提供自动、电动、手动三种控制模式


C、组成
 天线控制系统;
 信标接收机;
 电子罗盘
 方位-俯仰型转台
 波导馈线及高频旋转关节

规格

发射

接收

电气规格

0.6m

操作频率

13.75~14.5

10.7~12.75

增益

37.9dBi

36.9 dBi

极化

线性

线性

发射频率

13.75-14.5 GHz

14.0-14.5 GHz

10.7-12.75 GHz

10.7-12.75 GHz

交叉极化,中心

交叉极化,-1dB

33 dB

26 dB

33 dB

26 dB

发射/接收副瓣电平

29-25 log θ

+8

32-25 log θ

-10

2.5°<θ<7°

7°<θ<9.2°

9.2°<θ<48°

48° < θ

回波损耗

20 dB typ

17.7 dB typ

插入损耗

0.1 dB typ

0.3 dB typ

收发隔离度

80 dB

40 dB

接口规格

WR75

WR75

效率

70%

70%

噪声温度

典型

---

---

61K@10°EL

53K@30°EL

焦距

25 in/63.5 cm

焦径比

0.615

偏移角

22°

天线形式

单反射面,双反射面

重 量

35 Kg

自动捕获卫星时间

≤ 2分钟

转动范围

方 位

俯 仰

极 化

± 210°

0°~165°

± 110°

转 速

方 位

俯 仰

极 化

0.1° /S~4° /S

0.1° /S~3° /S

2° /S

工作风速

72 km/h,阵风97km/h

保存风速

216 km/h

工作温度(室内)

工作温度(室外)

-20℃~+50℃

-40℃~+60℃
